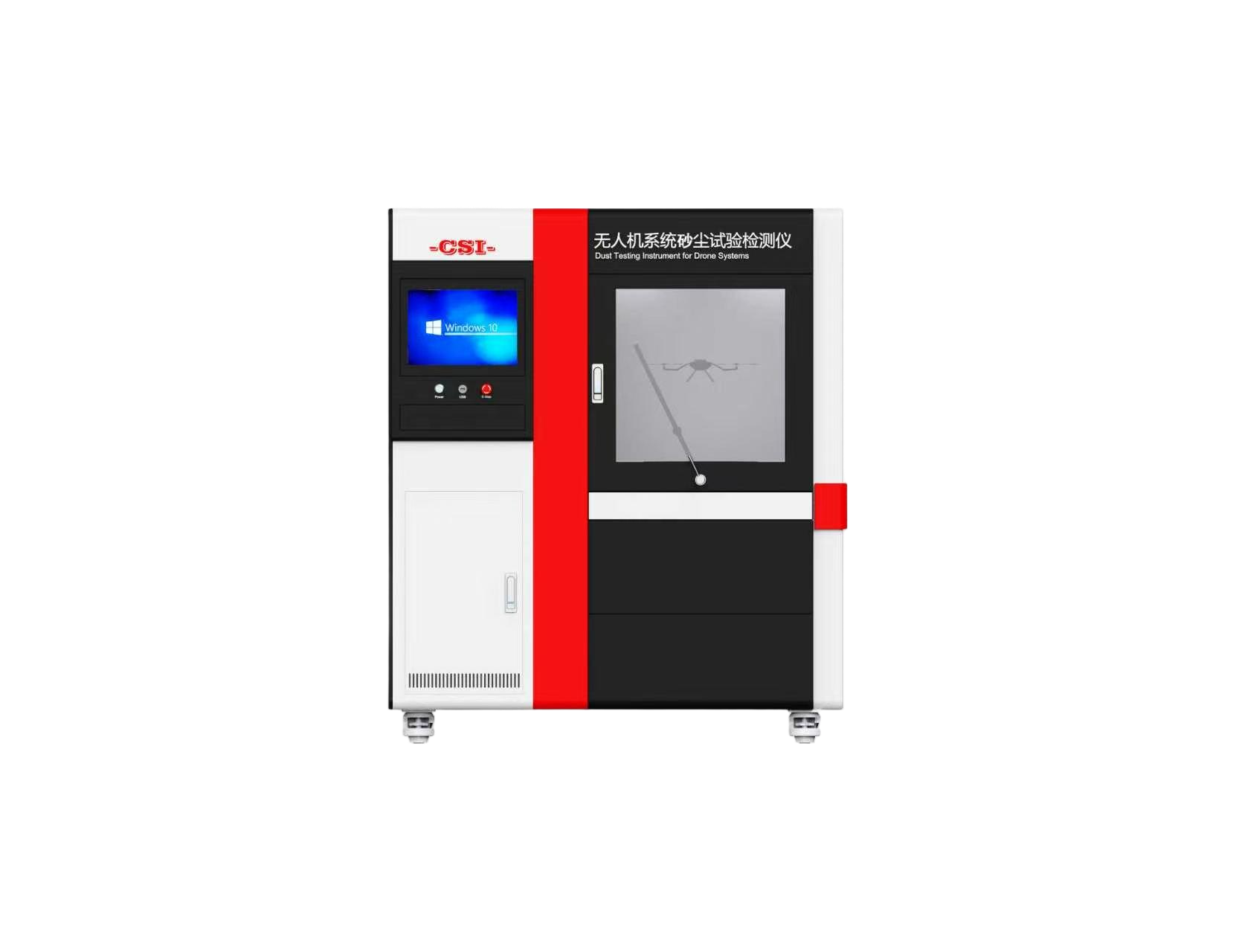

CSI-JQ017無人機系統砂塵試驗檢測儀
一、設備介紹
本設備專門針對起飛重量 0.25kg～150kg 的民用輕小型無人機系統（含飛行器、地面站）開展砂塵環境模擬試驗，復現野外風沙、揚塵工況，考核產品防塵密封性能、零部件耐磨損能力，以此來確定民用輕小型無人機系統對以適中速度運動的風或氣流所攜帶的砂塵環境的耐受能力，適用于無人機生產企業、第三方檢測實驗室、科研院所環境可靠性檢測。
二、執行標準
GB/T 38924.10-2020《民用輕小型無人機系統環境試驗方法 第 10 部分：砂塵試驗》
三、核心測試項目
吹塵試驗
吹砂試驗
四、技術參數
?參數項? | 規格 |
控制系統 | 10寸工控機 |
操作界面 | Windows10系統，中英文切換、USB接口 |
吹塵風速 | 2.4m/s~8.9m/s |
吹砂風速 | 18m/s~29m/s（必要時0.5m/s~2.4m/s） |
箱體溫度 | 25℃±2℃~55℃±2℃ |
箱體濕度 | ≤30% |
試驗時長 | 每個階段每個試驗方向≥1h |
安全裝置 | 急停按鈕，過載防護 |
電源 | AC220V±10% 50Hz |
五、實驗材料要求
1.塵的成分及顆粒大小：
除非另有規定，試驗用塵應用紅高嶺土或石英粉，SiO2含量應為97%~99%，尺寸分布應滿足:
a) 100%(質量分?jǐn)?shù))塵顆粒直徑<150m,其中50%±2%(質量分?jǐn)?shù))塵顆粒直徑為20μｍ±5 μｍ
b)若使用石英粉,約有98%(質量分?jǐn)?shù))塵顆粒直徑＜108μｍ(140目),約有2%(質量分?jǐn)?shù))塵顆粒直徑>108μｍ(140目),但是建議提供與以前試驗要求具有可比性的結果。
2.塵濃度：
吹入試驗箱內的塵濃度應達到并保持在3.5g/m3~8.8g/m3。
3.砂的成分及顆粒大?。?/span>
除非另有規定，試驗用砂應用SiO2(質量分?jǐn)?shù)至少為95%)。試驗用砂帶有棱角結構，其圓磨度和球度的平均克倫賓(Krumbein)數范圍為0.5~0.7.莫氏硬度因數為7。推薦的砂粒顆粒尺寸范圍為150μｍ~850μｍ，尺寸分布應滿足:
a)質量分?jǐn)?shù)為(90±5)%的砂顆粒，其尺寸≥150μｍ且<600μｍ;
b) 質量分?jǐn)?shù)至少為5%的砂顆粒，其尺寸≥600μｍ。
4.砂濃度
吹人試驗箱內的砂濃度要求如下:
a)優先采用受試設備預期最壞作業環境條件下的砂濃度數據作為試驗的砂濃度，但應在有關文件中明確規定
b)對于只暴露在自然環境條件下的受試設備，砂濃度為0.18+0.2g/m3(由于在較低濃度量值下測量砂濃度存在一定困難，所以允許較大公差）
c)對于無防護儲存措施或者可能在地面運行車輛附件作業的受試設備，砂濃度為1.1g/m3±0.3 g/m3
d) 對于可能在未鋪砌地面上起降的直升機附近使用的受試設備，砂濃度為2.2g/m3±0.5g/m3。
六、設備優勢
1.雙模式一體化設計（吹塵 + 吹砂一體） 一臺設備同時支持吹塵試驗與吹砂試驗，大幅降低設備采購成本
2.閉環式粉塵循環系統 內置砂塵的收集和回收裝置，不易堵塞，揚塵均勻穩定
3.整機箱壁采用導電性材料，并且接地，避免靜電積累影響試驗結果準確性
七、基本配置
主機1臺
扳手1套
電源線1根
說明書1份
合格證1份
保修卡1份
銘牌1份
